今回は、組み込み開発で基本となるポーリングと割り込み処理の違いについて解説します。
センサ読み取り、UART通信、GPIO入力、タイマ処理など、組み込みシステムでは外部イベントをどう扱うかが重要です。そのときによく登場するのが、ポーリングと割り込みという2つの方式です。
どちらもよく使われる手法ですが、単純に「割り込みのほうが高性能」と考えるのは危険です。要求される応答速度、CPU負荷、処理の複雑さによって、適した方式は変わります。
この記事では、それぞれの仕組み、使い分けの考え方、そして設計時に見落としやすいポイントを実践寄りに整理していきます。

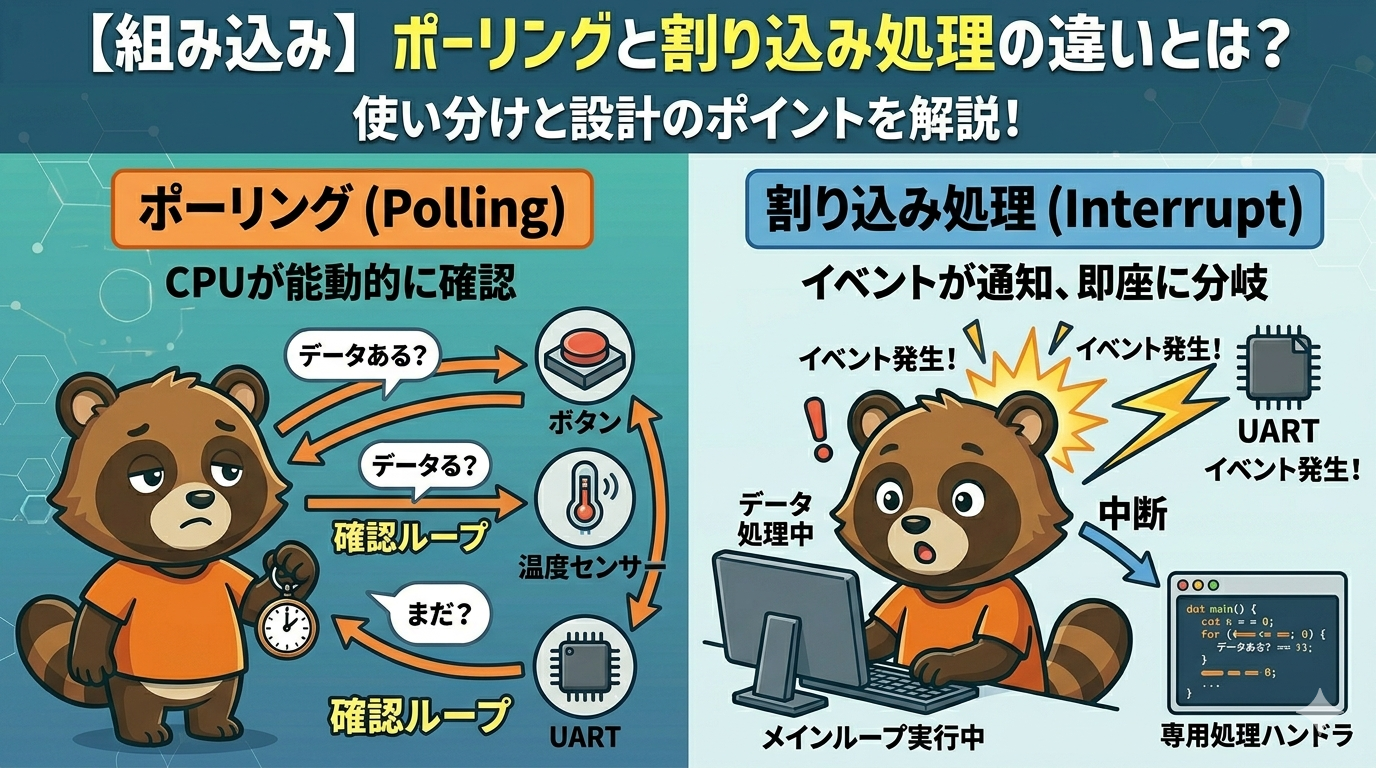

ポーリングと割り込み処理の概要
まずは両者の考え方を整理します。
ポーリングとは
ポーリングとは、CPUが一定間隔またはループ内でデバイスの状態を確認し、変化があれば処理を行う方式です。
たとえば、以下のようにフラグやレジスタを繰り返し確認します。
- ボタンが押されたか確認する
- UART受信完了フラグを読む
- ADC変換終了ビットを監視する
ポーリングは構造がシンプルで、動作の流れを追いやすいのが特徴です。一方で、イベントが発生していない間もCPUが確認を続けるため、無駄な処理が発生しやすくなります。
割り込み処理とは
割り込み処理とは、外部イベントや内部イベントが発生したときに、CPUの通常処理を一時中断して専用の処理へ分岐する方式です。
たとえば以下のような場面で使われます。
- GPIO入力の立ち上がり検出
- UARTの受信完了
- タイマ満了
- A/D変換完了
必要なタイミングでのみ処理が走るため、CPU資源を効率よく使いやすいのが利点です。ただし、設計を誤るとデバッグが難しくなり、思わぬ不具合の原因になります。
ポーリングと割り込みの違い
両者の違いは、イベントを取りに行くか、通知を受けるかと考えるとわかりやすいです。
ポーリングの特徴
ポーリングは、CPU側が能動的に状態を確認します。そのため、以下のような特徴があります。
- 実装が比較的簡単
- 処理順序が明確で追いやすい
- 応答時間は監視周期に依存する
- 監視対象が増えるとCPU負荷が上がりやすい
たとえば10msごとにボタン状態を読む設計なら、最悪で10ms近い検出遅れが発生します。リアルタイム性が厳しい用途では注意が必要です。
割り込み処理の特徴
割り込みは、イベント発生時に即座に処理へ移れるため、応答性が高くなります。
- 応答が速い
- イベント待ちの無駄が少ない
- 複数イベントに反応しやすい
- 実行タイミングが分散し、設計が複雑になりやすい
特に、通信やモータ制御のようにタイミングが重要な処理では、割り込みが有力です。ただし、割り込みハンドラの中で重い処理を書くと、別の割り込み遅延やシステム不安定化につながります。
どう使い分けるべきか
実務では、どちらか一方だけで統一するより、特性に応じて組み合わせることが多いです。
ポーリングが向いているケース
以下のような場面ではポーリングが扱いやすいです。
- 数ms〜数十msの遅延が問題にならない
- 監視対象が少ない
- 制御フローを単純に保ちたい
- 初期試作やデバッグ段階
たとえば、LED点灯状態の確認や、低頻度な温度センサ読み取りなら、ポーリングでも十分なことがあります。
割り込みが向いているケース
以下のような場面では割り込みの利点が大きくなります。
- 応答遅れを小さくしたい
- 非同期イベントが多い
- 通信データの取りこぼしを避けたい
- CPUを他の処理に使いたい
たとえばUART受信をポーリングだけで処理すると、他タスクの実行中に受信データを取りこぼす可能性があります。こうした場面では、受信完了や受信バッファ到達を割り込みで拾う設計が有効です。
設計時の落とし穴
便利な割り込みですが、実装ではよくある失敗があります。
割り込み内で重い処理をしない
割り込みハンドラ内で文字列処理、長いループ、ログ出力などを行うと、他の重要な処理を止めてしまいます。
基本は以下の方針が安全です。
- 割り込みでは最小限の処理だけ行う
- フラグ設定やFIFO格納にとどめる
- 本処理はメインループやRTOSタスク側で実行する
共有変数の扱いに注意する
メイン処理と割り込み処理が同じ変数を触る場合、競合が起こります。
よくある対策は以下です。
volatileを適切に使う- クリティカルセクションを設ける
- 読み書き単位がCPUに対して原子的か確認する
特に、フラグは問題なく見えても、複数バイトのカウンタ更新では破綻することがあります。
チャタリングや多重発火を甘く見ない
ボタン入力を割り込みで受ける場合、機械的なチャタリングによって意図せず複数回処理されることがあります。
この場合は、以下のような対策が必要です。
- 一定時間のマスク処理を入れる
- タイマでデバウンスする
- ハードウェア側でフィルタする
「割り込みにしたのに誤動作する」という原因の多くが、この種の入力ノイズです。
実務での考え方
現場では、高速に拾う部分だけ割り込み、本体処理は通常文脈で実行という分担がよく使われます。
たとえばUART受信なら、
- 割り込みで受信データをリングバッファへ格納
- メインループまたはタスクでフレーム解析
- アプリケーション処理を別レイヤで実施
という構成にすると、応答性と保守性のバランスが取りやすくなります。
ポーリングも不要になるわけではありません。周期監視や状態確認には今でも有効です。重要なのは、リアルタイム性が必要な部分だけを割り込みに任せることです。

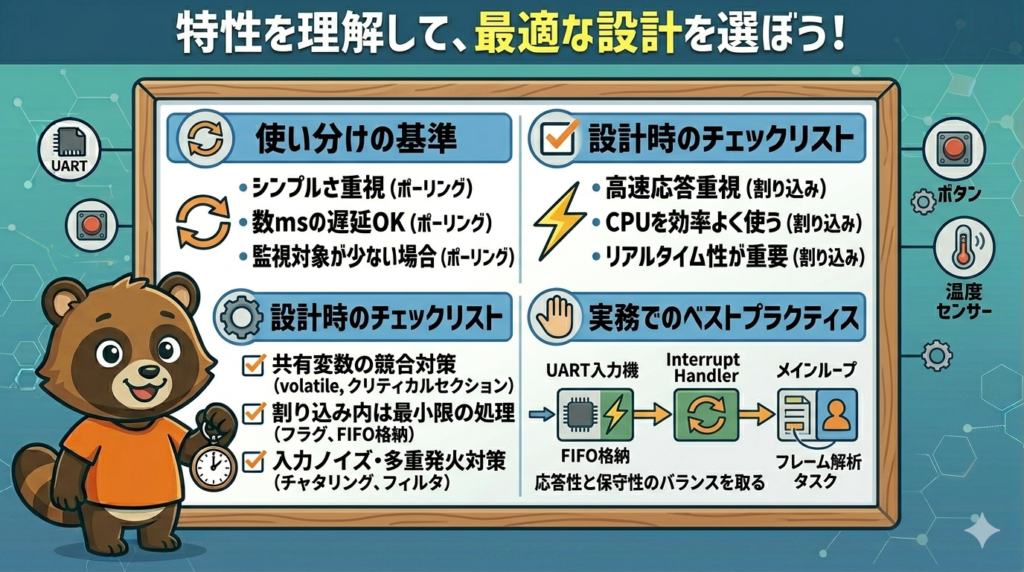

まとめ
ポーリングと割り込み処理は、どちらが優れているかではなく、何を優先するかで選ぶ方式です。
- シンプルさや追いやすさを重視するならポーリング
- 応答性やCPU効率を重視するなら割り込み
- 実務では両者を組み合わせる設計が多い
また、割り込みを使う場合は、ハンドラを短く保つこと、共有データの扱いを慎重にすること、入力ノイズや多重発火を考慮することが重要です。
組み込み開発では、小さな設計判断が動作の安定性に直結します。ポーリングと割り込みの違いを正しく理解して、対象機器に合った設計を選べるようにしておくと、実装やデバッグがかなり楽になります。
